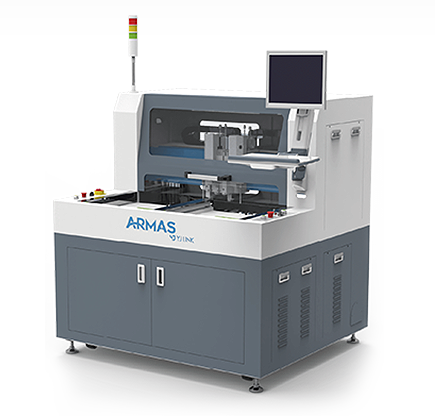

YJLINKの核心設備の1つであるルータは、Bitを使用したPCB切断用の設備で、オフライン/インラインの2つのバージョンで開発しました。 オフラインルーターは、ユーザーが作業環境に合わせて設備を選択できるように、Bronze、Silver、Platinumの3つのモデルとして開発しました。

Switch
Operation by Model
Bit status check
Bit usage cycle setting
Quick JIG Replacement
Auto Bit Replacement
Model Off-line Router In-line Router
Bronze Silver Platinum
構成 1 Spindle / 2JIG tables 2 Spindles / 2JIG tables 2 Spindles / 2JIG tables 別途お問い合わせ

主な特徴
  • ルータエンドミル交換周期や破損アラーム機能
  • マシンビジョンカメラによる加工区間の確認と設定可能
  • 別途の集塵機を装着して、効率のよい集塵機能（下部集塵方式）
  • Platinum Model : X/Z軸を利用した独立制御で異なる基板のcuttingが可能
Operation by Model

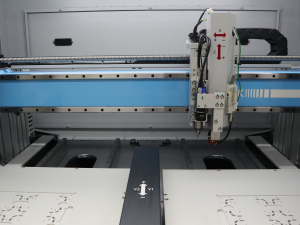

Bronze

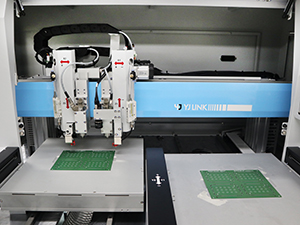

Silver

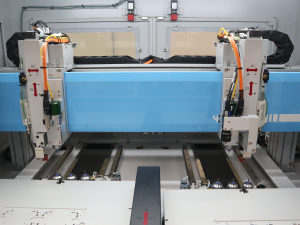

Platinum

Bit status check

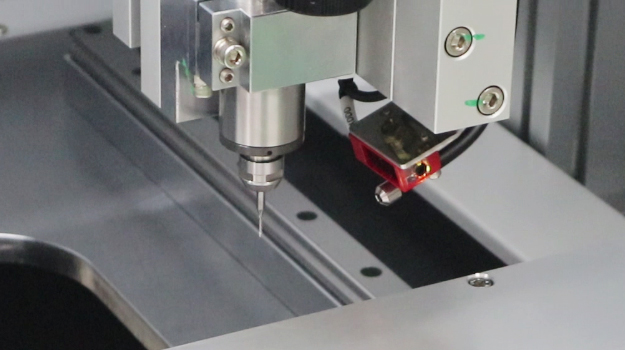

ARMAS すべてのモデルは、基板のカッティングの初期化や操作の前に、毎回Bit 感知 センサーでBitの状態を確認します。Bitが壊れたり落ちた場合は、それを検出してアラームをなります。

* 感知可能のBitサイズ Ф 0.8 ～ 4.0 [mm]

Bit usage cycle setting

ルータエンドミルの使用周期を設定して、1つのルータエンドミルを3段階で使用することができます。

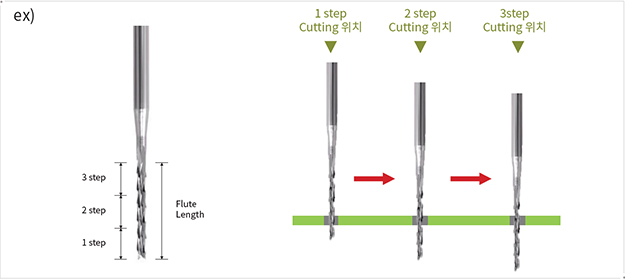

ビットの使用量はカットする長さで管理し、一般的に合計Flutelength(縦溝)のステップ設定の長さによって1～3段に分けて使用できます。

お客様が使用する基板の特性に合わせてカッティングの長さを設定すると、ビットはカッティングの動きをチェックして、使用量を超過した場合はZ軸が自動的に次の段に移動してカッティングします。

Platinum Model
Quick JIG Replacement

ARMASは基本的にモデルごとに設計された個々のJIGを使用します。

Platinumモデルの場合、Easy Releaseレバーが付着され、JIG変更時にOn/Off方向にレバーを回す方法で、すばやく取り外し可能で交換速度を高めます。

Platinum Model
Auto Bit Replacement

Platinumモデルには、Bitを自動的に交換する機能が含まれています。

左/右JIGステージごとに各3個ずつ、合計6個のBitを収納するCradleがあり、ここにBitをあらかじめ挿しておくことができます。

使用中のBitの破損や磨耗などの理由で使用できなくなった場合は、自動的にBitを削除して新しいBitを取り付けます。
